13米舞台半挂车

13米舞台车配置

产品名称

E-WT13M型舞台半挂车

整车尺寸

外长（13000）mm 、 外宽（2550）mm、 外高（4000）mm

底盘配置

平板半挂底盘，2轴，φ50mm牵引销，配置1条备胎；

结构概述

舞台半挂车两侧翼板，可向上液压翻转开启，内置两侧折叠舞台板，可向外液压展开；厢体内部分为前后两部分：前部为发电机室，后部为舞台厢体结构；后板中间为单开门，整车配置4支液压支腿，翼板四角分别配置1支拼接式翼铝合金桁架；

舞台车
配置参数

发电机室

侧板：两侧制作带有百叶窗的单开门，内置式不锈钢门锁，条形不锈钢铰链；门板向驾驶室方向开启；发电机尺寸：长1900mm×宽900mm×高1200mm。

步梯:右侧门下部制作抽拉步梯，步梯为不锈钢骨架，花纹铝板踏面

顶板为外蒙皮为铝平板，骨架为钢骨架，内饰彩镀板；

前板下部制作带有百叶窗的对开门对开门，门口高1800mm；

后板中间制作单开门，向舞台区方向开启。

底板为镂空钢平板，利于散热；

发电机室顶板及周边侧板填充填充密度100kg/m³的岩棉板，内壁粘贴吸音棉；

液压支腿

舞台车底部配置4支液压支腿，停车打开厢体前，操作液压遥控器打开液压支腿，举升整车至水平状态，以保障整车稳定、安全；

翼板

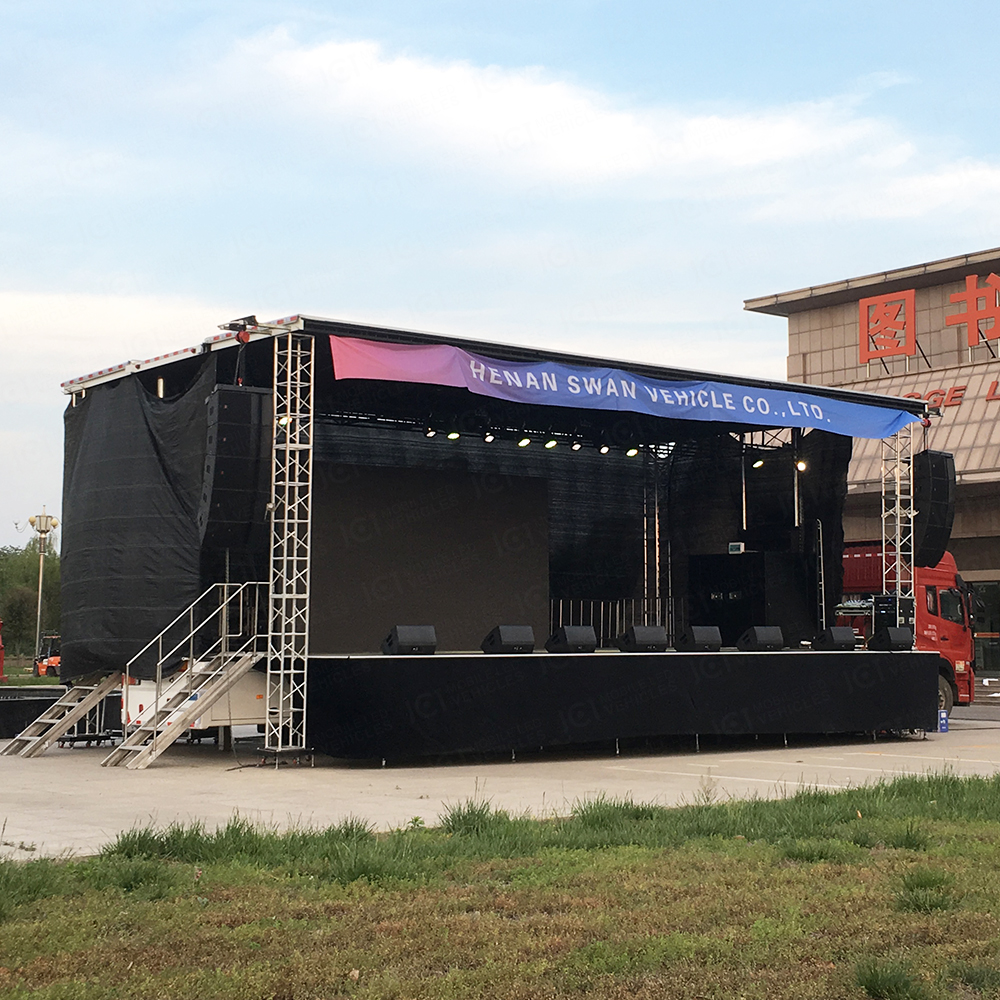

1.厢体两侧板称为翼板，翼板可通过液压系统向上翻转展开，与顶板形成舞台顶棚，整体顶棚通过前、后龙门架，向上垂直举升至离舞台板约4500mm的高度；

2.翼板外蒙皮为厚度20mm的玻纤蜂窝板（玻纤蜂窝板外蒙皮为玻纤面板，中间层为聚丙烯蜂窝状板）；

3.翼板外侧制作手动抽拉灯光挂杆，两端制作手动抽拉音响挂杆；

4.翼板下边梁内侧增加带斜撑的桁架，防止翼板变形。

5、翼板采用不锈钢包边；

舞台板

左、右侧舞台板为双折叠结构，垂直内置于厢体内部底板两侧，舞台面板为18mm覆膜胶合板。当两侧翼板展开后，两侧舞台板通过液压系统向外展开，同时内置于两块舞台板内侧的可调节舞台支腿，随舞台板的展开而联动展开并支撑地面，折叠舞台板与厢体底板共同形成舞台面。舞台板前端制作人工翻转副台，展开后，舞台面尺寸达到宽11900mm×深8500mm。

舞台护栏

舞台后台周边配置插接式不锈钢护栏，护栏高度1000mm，配置1个护栏收藏架；

舞台步梯

舞台板配置2套挂接式上下舞台的步梯，骨架为不锈钢骨架，小米粒花纹铝板踏面，每台步梯配置2个插接式不锈钢扶手；

前板

前板为固定结构，外蒙皮为1.2mm铁平板，骨架为钢管，前板内侧配置电控箱和2个干粉灭火器；

后板

固定结构，后板中件制作一扇单开门，内置式不锈钢铰链、条形不锈钢铰链。

顶棚

顶棚布置4道灯光挂杆，在两侧灯光挂杆共配置16个灯光插座盒（接线盒插座为英标），舞台灯光电源为230V，灯光电源线支线2.5m²护套线；顶板内侧配置4个应急灯。

顶板灯架框内，加斜撑进行加强，防止顶板变形。

液压系统

液压系统由动力单元、无线遥控器、线控操控箱、液压支腿、液压缸及油管组成，液压系统工作电源由车载230V发电机或230V、50HZ的外接电源提供；

桁架

配置4支支撑顶棚的铝合金桁架，规格：400mm×400mm，桁架高度满足桁架上端支撑翼板四角，桁架下端配置底座，底座带有4支可调节支腿，防止顶棚因挂接灯光音响设备而下垂。桁架搭建时，最上面一节先挂到翼板上，随翼板升起，下面的桁架依次对接。

电器电路

顶棚布置4道灯光挂杆，在两侧灯光挂杆共配置16个灯光插座盒，舞台灯光电源为230V（50HZ），灯光电源线支线为2.5m²护套线；顶板内侧配置4个24V应急灯。

前板内侧配置1个灯光插座总电源箱。

爬梯

厢体前板右侧制作1个通往厢顶的爬梯，钢制件。

幕布

后部舞台周边配置挂接式半透光幕布，用于围挡后舞台上部空间。幕布上端挂接在翼板三面，下端挂接在舞台板三面。幕布颜色为黑色。

舞台围挡

前舞台板三面挂接舞台围挡，布料为金丝绒幕布材料；挂接在前舞台板三面，下端接近地面。

工具箱

工具箱设计为通透一体式结构，便于储存大件货物。

颜色

厢体外侧白色、内侧黑色；
